CLM02 – IoT senzor – teplota a vlhkost

Senzor posílá alarmové zprávy a informace o teplotě, relativní vlhkosti, stavu baterie, stavu signálu a vnitřní teplotě modulu. Možnost připojení dalších externích čidel k senzoru. Bezdrátová komunikace a dlouhodobý provoz na baterii.

Základní informace

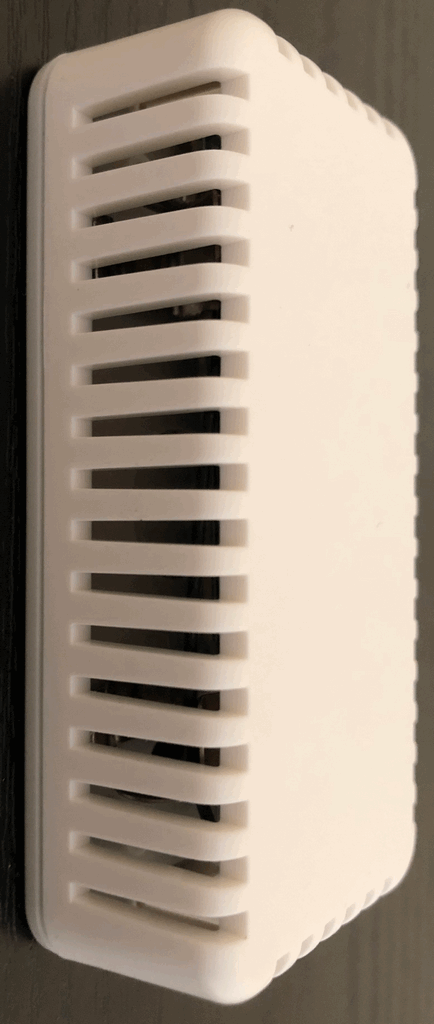

CORAL IoT modul CLM02 -Teplota a vlhkost
CORAL IoT modul CLM02 -Teplota a vlhkost
  •  zabudované čidlo teploty a relativní vlhkosti, možnost připojení dalších 2 externích teplotních čidel
  • automatické odeslání vzniklých alarmů do aplikace zákazníka (PC, tablet, mobilní telefon)
  • periodické zasílání stavů naměřených veličin, informace o stavu signálu, baterie a teploty modulu
  • kompaktní provedení, jednoduchá instalace, žádné kabely
  • senzor má vyměnitelnou baterii, která vydrží cca až 10 let (v závislosti na počtu odeslaných zpráv)
  • optimalizace spotřeby senzoru – zapínání napájení čidel s vyšší spotřebou jen po dobu měření
  • vysoká bezpečnost – komunikace je kryptována a při použití našeho řešení jsou všechna data na Vašem úložišti (počítači)

Komunikační rozhraní

  • bezdrátová komunikace LoRa
  • velký dosah signálu, až 15 km dle podmínek
  • dobrá prostupnost signálu ze sklepů a šachet
  • nepotřebujete wi-fi ani SIM kartu
  • možnost použití sítě LoRaWAN Českých Radiokomunikací s velkým pokrytím – výhodné pro celorepublikové pokrytí
  • možnost komunikace přes vlastní LoRaWAN síť zákazníka
    • výhodné pro podniková a lokální řešení (žádné poplatky za komunikační trasu)
    • vytvoříme Vám Vaši lokální LoRaWAN síť na míru



Konfigurace

  • možnost nastavení alarmových limitních stavů pro jednotlivé teploty a vlhkost (horní i dolní limity)
  • nastavení periodického zasílání stavů naměřených veličin
  • dálková konfigurace přímo z aplikace zákazníka

Zpracování a prezentace dat

Na platformě našeho vizualizačního a řídícího systému TIRS.NET Vám vytvoříme aplikaci pro monitorování a konfiguraci Vašich IoT zařízení s následujícími možnostmi:

  • vytvoření grafických vizualizačních panelů pro sledování stavů Vaší technologie
  • sledování i z mobilních zařízení a tabletů přes webové rozhraní
  • přístupy a různá oprávnění pro jednotlivé uživatele nebo skupiny
  • vytvoření přehledových grafů a tabulek
  • vyhlášení různých alarmů a událostí při různých nestandardních stavech
  • ukládání a sledování historických stavů s možností exportů
  • optické i zvukové upozornění na vznik alarmu včetně zasílání alarmů e-mailem nebo SMS zprávou na konkrétní pracovníky
  • exporty dat do Vašich stávajících informačních systémů (fakturačních apod.)
  • různé automatizované reporty a exporty dat nebo importy dat z Vašich systémů
  • různé přepočty a predikce
  • do aplikace můžeme začlenit i další Vaší technologii pro účely dálkového monitorování a řízení (vytápění, vzduchotechnika, EPS, EZS, stroje, výrobní linky, …)
  • aplikace TIRS.NET a její funkce na míru Vašim požadavkům
  • navržení vhodného řešení, výroba IoT zařízení a senzorů dle požadavku zákazníka



Technické údaje IoT senzoru CLM02

  • parametry zabudovaného čidla teploty a relativní vlhkosti:
    • teplota -40 až 125°C s rozlišením 0.01°C a přesností +- 0.2°C
    • vlhkost 0 až 100% TH s rozlišením 0.01%RH a přesností +- 2% RH v rozsahu 20 až 80% RH
  • možnost připojení dalších 2 externích čidel měření teploty -55 až 125 °C s přesností +- 0.5°C v rozsahu -10 až 85°C, na kabelu požadované délky – standardně 1 nebo 3m (použití např. pro měření teploty v lednici, mrazáku, úložných a skladových prostorech, měření teplot v rozvaděčích, strojích apod.)
  • kromě připojených čidel zasílání informací o stavu baterie a teploty modulu
  • napájení Li-SOCl2 baterií AA 3.6V, výdrž cca až 10 let podle četnosti komunikace
  • nízká spotřeba – ovládání (zapínání) napájení čidel jen po dobu měření
  • děrovaná krabice čidla pro snadnou výměnu vzduchu u čidla teploty a vlhkosti
  • rozměry
    • standardní kompaktní provedení 4 x 8 x 2 cm se zabudovanou anténou pro použití v kancelářích, laboratořích, skladech apod. – určeno pro vlastní lokální sítě LoRa
    • varianta se zabudovanou anténou s větším ziskem nebo externí anténou – vhodné pro vzdálené objekty a komunikace přes LoRa WAN síť Českých Radiokomunikací
  • pravidelná komunikace v nastaveném intervalu a okamžitá při vzniku události (překročení teploty nebo vlhkosti)
  • komunikace LoRa WAN protokolem v ISM pásmu 868 MHz
  • možnosti připojení a komunikace s dispečinkem:
    • využití celorepublikové LoRaWAN sítě Českých Radiokomunikací s výborným pokrytím ve městech i otevřeném terénu
    • vybudování vlastní LoRa WAN sítě zákazníka
  • bezpečná komunikace – šifrování komunikace
  • konfigurace senzoru
    • dálková z aplikace systému TIRS.NET (PC, mobil, tablet)
    • lokálně konfigurační aplikací
  • přípustná pracovní teplota a vlhkost: -40 až +85 °C, 0- 90% Rh nekondenzující
  • krytí IP – dle použité příslušné krabičky

Možnosti komunikace IoT modulů CORAL CLMxx

Komunikace přes LoRaWAN síť Českých Radiokomunikací.
  • celorepubliková zpoplatněná síť s pokrytím téměř celého území
  • za využití sítě se účtuje měsíční komunikační poplatek, který se platí naší firmě CORAL, která je jejich partnerem
  • nízká cena komunikačního poplatku
  • v případě velkého počtu IoT modulů je cena komunikačního poplatku zvýhodněna
Topologie připojení přes České Radiokomunikace - LoRaWAN
Topologie připojení přes České Radiokomunikace – LoRaWAN
Komunikace přes vlastní firemní LoRaWAN síť
  • výhodné pro porytí Vašeho firemního areálu nebo města
  • neplatí se měsíční komunikační poplatek
  • Vaši firemní LoRaWAN síť Vám vybudujeme, nebo dodáme komponenty pro její vytvoření
  • každá LoRaWAN brána může komunikovat s IoT moduly na vzdálenost několika km
    • např. na vykomunikování IoT modulů v rámci výrobního areálu může stačit pouze 1 LoRaWAN brána
  • lze vytvořit po republice více lokálních firemních LoRaWAN sítí a ty následně propojit do Vaší velké firemní sítě (např. propojení přes Internet VPN, GSM)
Topologie připojení - vytvoření vlastní firemní LoRaWAN sítě
Topologie připojení – vytvoření vlastní firemní LoRaWAN sítě

Verze senzoru CLM02

Typ senzoru Měřené veličiny a vstupy Cena*
CLM02-00 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu 2.500,- Kč
CLM02-01 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu, 1 externí čidlo teploty 2.800,- Kč
CLM02-02 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu, 2 externí čidla teploty 3.100,- Kč
CLM02-03 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu, 3 externí čidla teploty 3.400,- Kč
CLM02-04 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu, 4 externí čidla teploty 3.700,- Kč
CLM02-05 Teplota, vlhkost, stav LoRa signálu, stav baterie, teplota interního modulu, 5 externích čidel teploty 4.000,- Kč

Standardní provedení je s interní anténou, lze dodat provedení s externí anténou. * Jedná se o orientační koncové ceny. V případě většího odběru nebo navržení projektu jsou ceny kalkulovány individuálně, proto kontaktujte naše obchodní oddělení, které Vám zpracuje individuální cenovou nabídku na míru Vašim požadavkům včetně objemových a množstevních slev.

Poznámka: Výše uvedené vlastnosti a funkce jsou závislé na objednané variantě senzoru CLMxx.
